Zásuvka na tažné zařízení 7 pólů s těsněním

Popis produktu

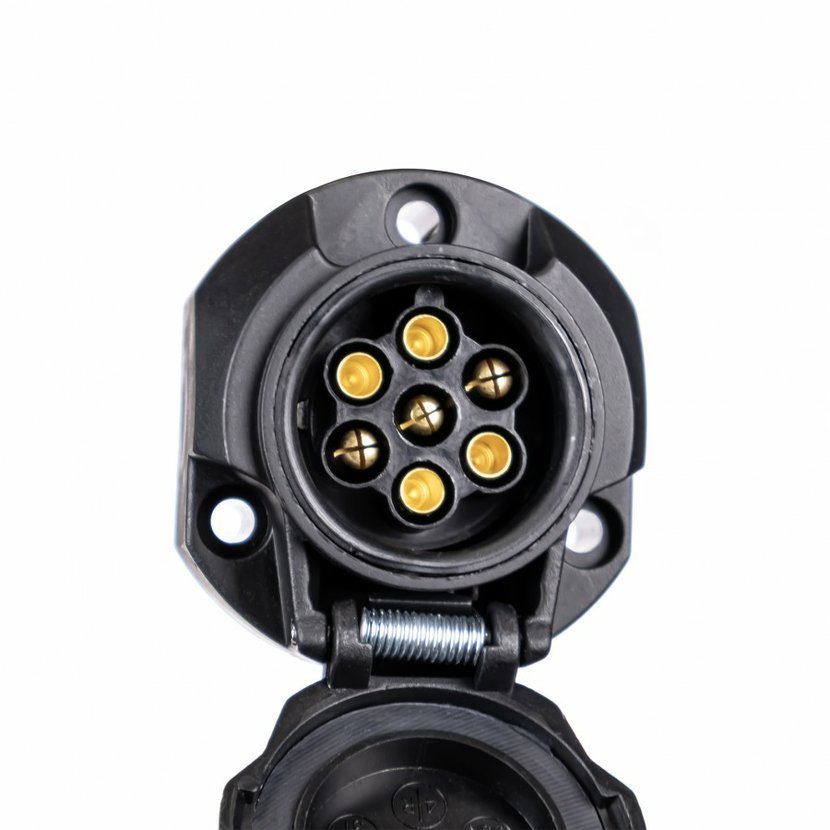

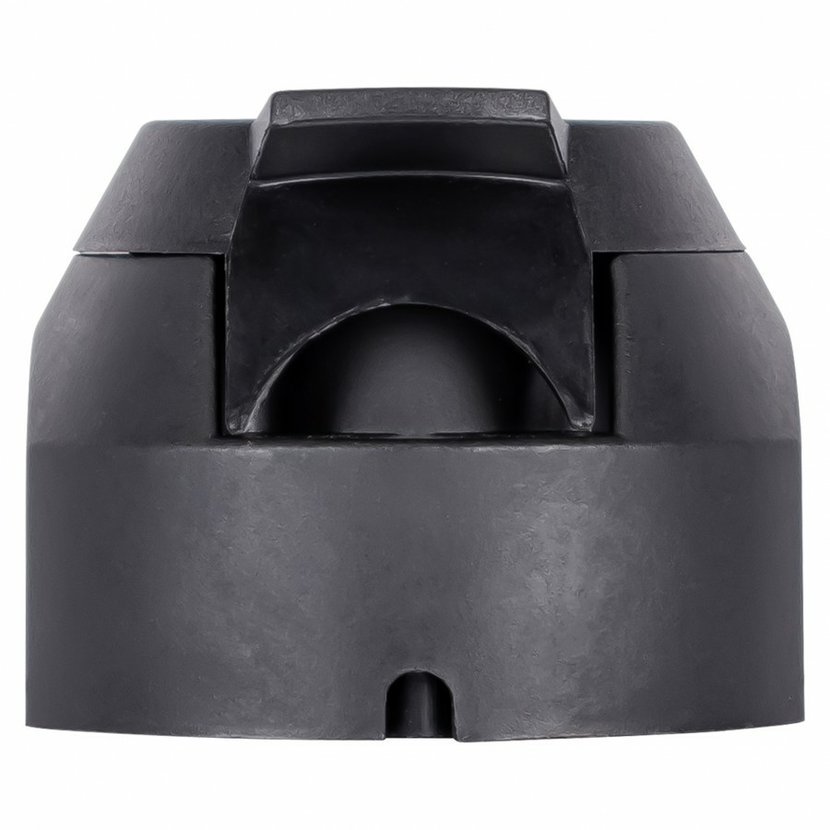

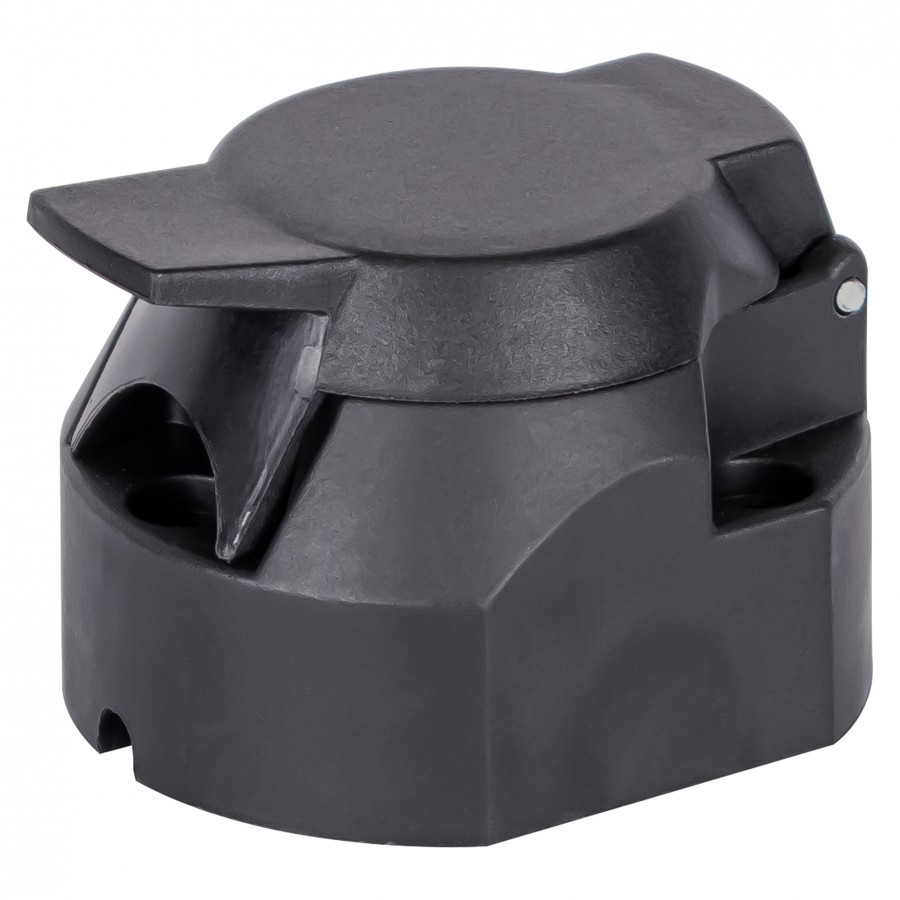

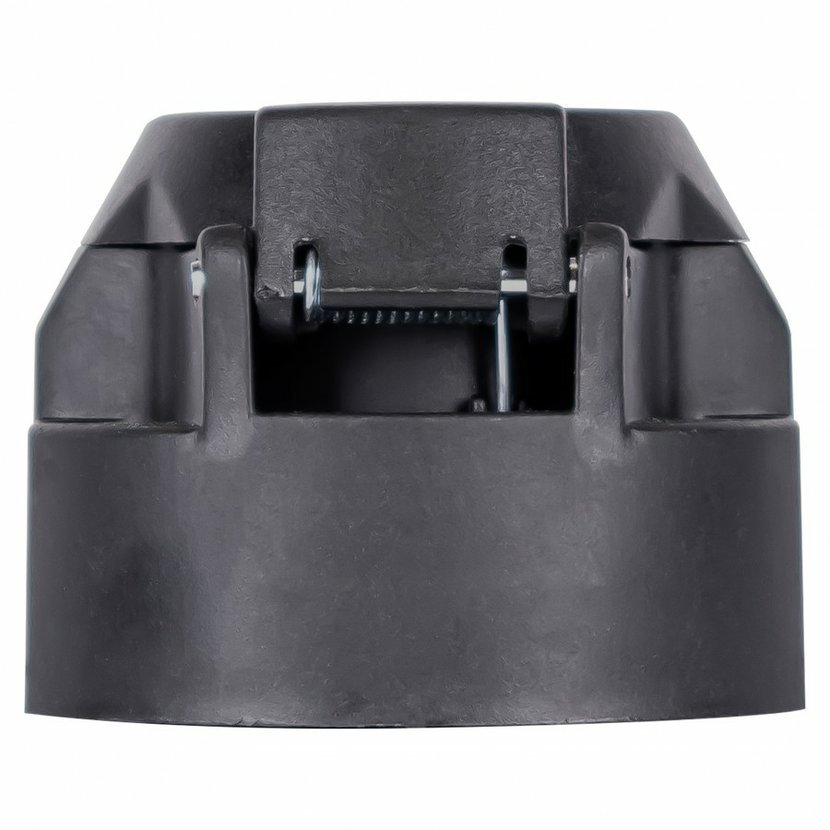

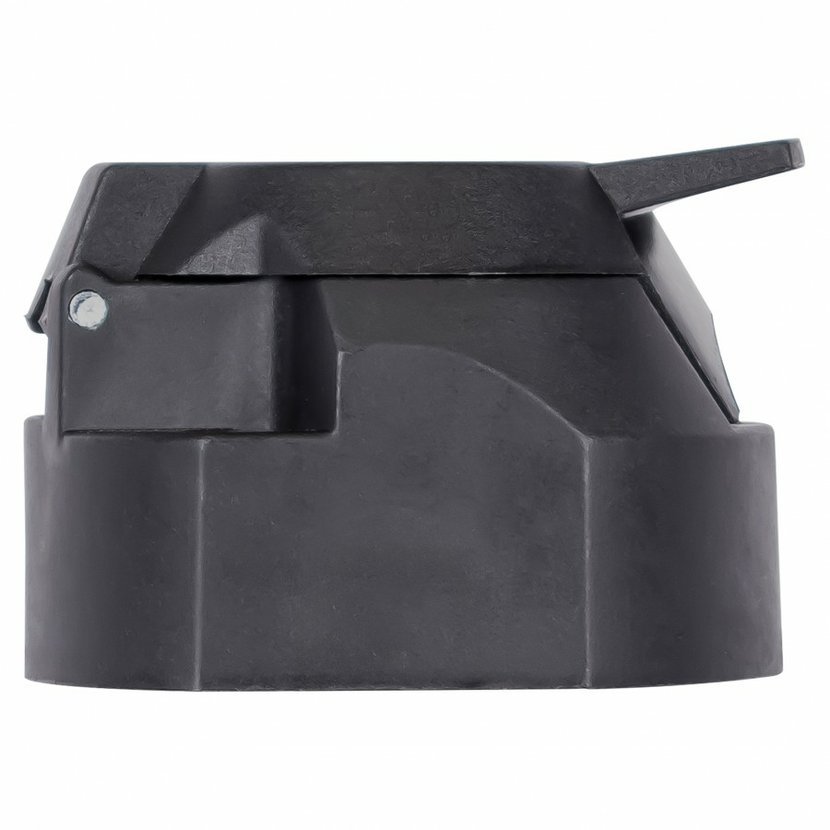

Zásuvka tažného zařízení 7+1 pin E1216-1 je praktický elektroinstalační prvek určený pro vozidla s napětím 12 V. Slouží k propojení tažného vozidla s přívěsem, vozíkem, návěsem nebo nástavbou tak, aby bylo možné správně přenášet světelné signály mezi vozidlem a taženou soupravou.

Plastové provedení zajišťuje nízkou hmotnost a dobrou odolnost při běžném použití v automobilové elektroinstalaci. Konstrukce zásuvky je vhodná pro použití u tažných zařízení, kde je vyžadováno zapojení 7 základních pinů a jednoho doplňkového pinu.

Doplňkový 8. pin může být použit pro samostatnou doplňkovou funkci podle konkrétního zapojení vozidla a přívěsu, například pro ovládání nebo odpojení vybrané světelné funkce. Správné využití tohoto pinu vždy závisí na elektroinstalaci vozidla, typu tažného zařízení a použité kabeláži.

Zásuvka umožňuje zapojení běžných světelných funkcí, jako jsou směrová světla, obrysová světla, brzdová světla, mlhové světlo a kostra. Pro bezpečný provoz je důležité dodržet správné pořadí pinů, polaritu a schéma zapojení podle dokumentace vozidla a přívěsu.

Montáž doporučujeme provádět výhradně ve specializovaném servisu nebo osobou s odpovídající znalostí autoelektriky.

Hlavní výhody

• plastová zásuvka tažného zařízení 7+1 pin
• určeno pro 12V elektroinstalaci vozidel
• vhodné pro propojení tažného vozidla s přívěsem, vozíkem nebo návěsem
• umožňuje přenos základních světelných funkcí
• doplňkový 8. pin pro další funkci podle typu zapojení
• plastová konstrukce s nízkou hmotností
• praktické řešení pro tažná zařízení a přívěsnou techniku
• vhodné pro servisní i profesionální montáž
• použití u dodávek, užitkových vozidel, přívěsů, vozíků a nástaveb

Technické údaje

• Typ produktu: zásuvka tažného zařízení
• Provedení: 7+1 pin
• Napětí: 12 V
• Obal / tělo zásuvky: plast
• Použití: propojení tažného vozidla s přívěsem, vozíkem, návěsem nebo nástavbou
• Funkce: přenos světelných signálů a doplňkové funkce podle zapojení
• Hmotnost zásuvky: 64 g
• Rozměry kartonového balení: 380 × 310 × 270 mm
• Balení v kartonu: 100 ks
• Označení / symbol: E1216-1

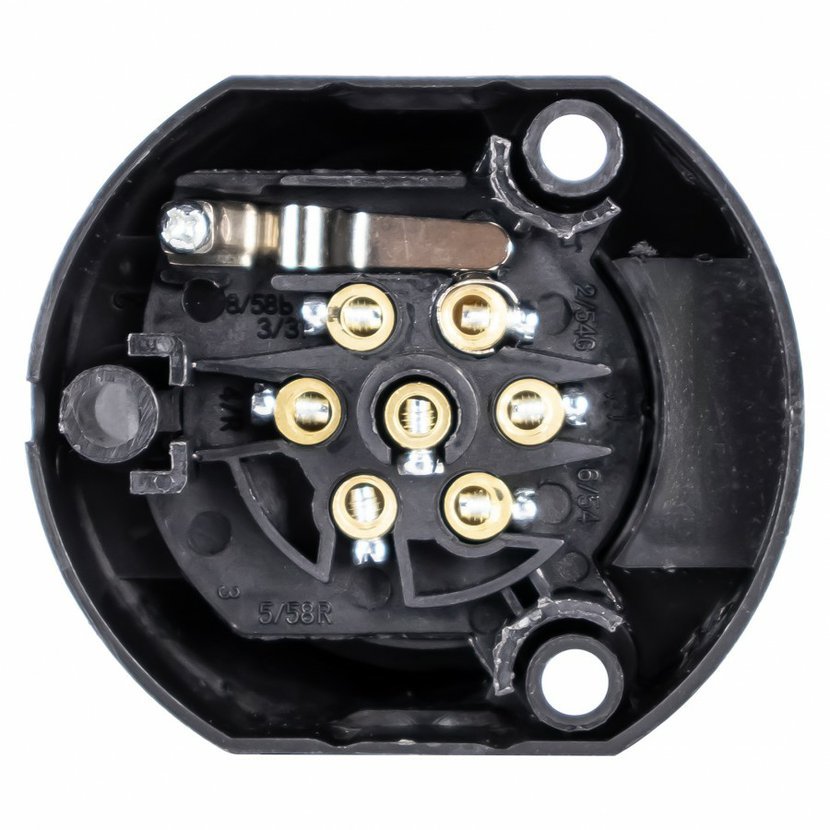

Orientační funkce pinů podle dodaných podkladů

• L / 54G: levý směrový ukazatel / doplňková funkce dle zapojení
• 31: kostra / zem
• R: pravý směrový ukazatel
• 58R: pravé obrysové světlo
• 54: brzdové světlo
• 58L: levé obrysové světlo
• 8 pin: doplňková funkce podle konkrétní elektroinstalace

Zapojení se může lišit podle typu vozidla, tažného zařízení a kabeláže. Před montáží je nutné řídit se schématem zapojení konkrétního vozidla a přívěsu.

Použití

Zásuvka se montuje na vhodné místo v oblasti tažného zařízení vozidla. Před montáží je nutné ověřit kompatibilitu zásuvky s elektroinstalací vozidla, tažným zařízením a přívěsem.

Jednotlivé vodiče se připojují ke kontaktům zásuvky podle příslušného schématu zapojení. Po dokončení montáže je nutné zkontrolovat správnou funkci všech světelných okruhů přívěsu, zejména směrových světel, obrysových světel, brzdových světel a mlhového světla.

Montáž doporučujeme svěřit odbornému servisu, zejména u vozidel vybavených moderní elektroinstalací, řídicí jednotkou tažného zařízení nebo systémem CAN-Bus.

Upozornění

• Výrobek je určen pro 12V elektroinstalaci vozidel.
• Montáž musí být provedena podle schématu zapojení konkrétního vozidla a přívěsu.
• Nesprávné zapojení může způsobit nefunkčnost světel, chyby elektroinstalace nebo poškození elektrických komponentů.
• Montáž doporučujeme provádět ve specializovaném servisu.
• Před zapojením vždy ověřte správnou funkci jednotlivých vodičů.
• Nepoužívejte poškozenou zásuvku, prasklé tělo zásuvky nebo zkorodované kontakty.
• Po montáži vždy proveďte kontrolu všech světelných funkcí přívěsu.
• U vozidel se systémem CAN-Bus je nutné ověřit kompatibilitu s příslušnou kabeláží tažného zařízení.
• Zásuvku pravidelně kontrolujte, zejména po zimním provozu, mytí vozidla nebo jízdě v náročných podmínkách.

Údržba a skladování

Zásuvku udržujte čistou a suchou. Pravidelně kontrolujte stav kontaktů, krytu a upevnění. V případě znečištění kontaktů použijte vhodný prostředek určený pro elektroinstalaci vozidel.

Při dlouhodobém nepoužívání doporučujeme chránit zásuvku před nadměrnou vlhkostí a nečistotami. Poškozenou nebo nadměrně opotřebenou zásuvku vyměňte.

Obsah balení

• 1 × plastová zásuvka tažného zařízení 7+1 pin, 12V

Odborné zpracování SISCAR

Tento popis výrobku byl odborně zpracován a ověřen týmem SISCAR podle dostupných technických podkladů a zaměření výrobku.

Česká firma s tradicí od roku 2008 – www.siscar.cz
